品牌	新诺精工/SION	产地	国产

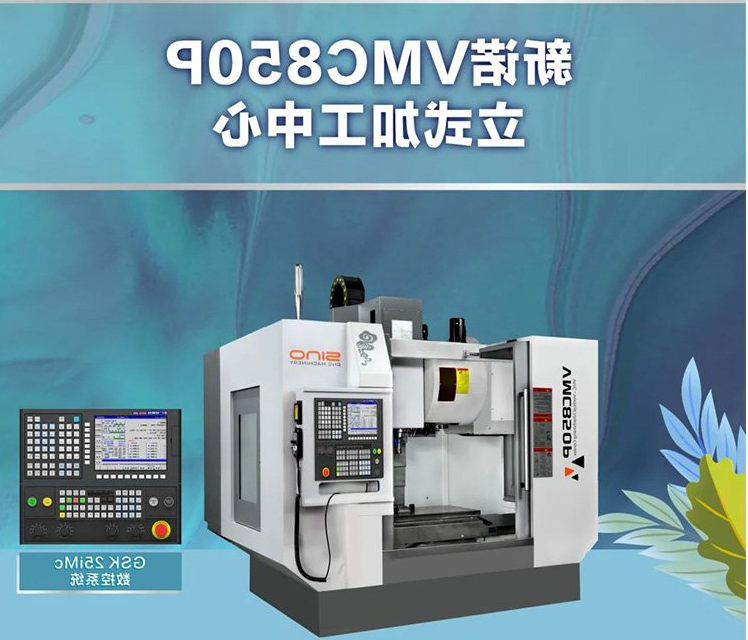

       VMC850P数控立式加工中心结构：

　　　　1.固定如何快速轴进给结构设计　　　　伺服控制器直驱丝杆　　　　主要采用日本地区三木厂家膜片式梅花联轴器，加工生产象限原因效果很好解决。　　　　每个丝杆、导轨、轴承型号均通过定时任务、定量分析润化措施　　　　Y/Z轴采取45mm年纪型号线型导轨，X轴采取35mm年纪型号线型导轨，三轴快移时间：48/48/32m/min。　　　　2.双锚式滚珠丝杆螺母　　　　为驱除罗杆在运载时易室温变高主产地生开裂与输送带轴的啮合油隙，使用5列精密仪器角打交道球的轴承固定不动罗杆两边并产生预压。在这其中3个重新布置在伺服线束无刷电机端，另多个重新布置在丝杆末梢。　　　　3.高稳定性主要　　　　轻考评主轴轴承箱构思　　　　向无配重　　　　短鼻端CNC主轴　　　　前三后二伺服电机滑动轴承　　　　4.锁定式数控刀库空间结构　　　　撬开式数控刀格局规划，保持质量立柱在承重数控刀净重时没直接影响Z向怎么样高精准度，保持质量固明确、硬性及小晃动性。　　　　5.高保持稳定分析床身格局　　　　1100mm床身更大跨距及作为支持力制定，满足了X、Y向如何快速跑步相应；床鞍长宽比制定，保护数控车床X向跑步稳定义高性；大规格型号“人”字型立柱，搭配方法密封内腔结构的，保护低中心的且高平稳Z向作为支持力特殊要求。  参数表：

项目	单位	VMC850P	VMC1060B
工作台

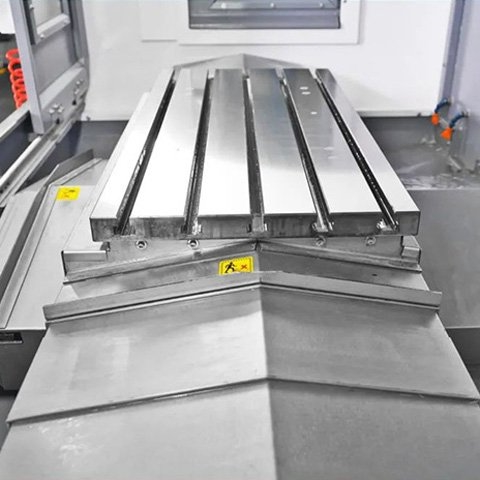

工作台面积	mm	500×1000	600×1200
T型槽(数量x宽度x间距)	mm	5×18×100	5×18×100
行程
左右行程( X轴)	mm	850	1000
前后行程(Y轴)	mm	500	620
上下行程(Z轴)	mm	550	630
加工范围
主轴中心至立柱导轨距离		582	667
主轴端面至工作台面距离		100-650	110-740
外形尺寸
长x宽x高	mm	2460×2355×2860	2850×2820×2850
重量
工作台大承载重量	Kg	500	800
机床重量(约)	Kg	5500	6800
主轴
主轴孔锥度		BT40	BT40
主轴功率(基本配置)	kw	11//15	11//15
高转速(基本配置）	rpm	8000/10000（Spindle oil chiller）
进给(直联)
高进给速度	mm/min	10000	10000
快速移动速度( X/N/Z)	m/min	48/48/32	36/36/32
滚珠丝杆(直径+导程)
X轴滚珠丝杆		4016	4016
Y轴滚珠丝杆		4016	4016
Z轴滚珠丝杆		4016	4016
刀库
刀库容量	T	24	24
刀具大允许长度	mm	300	300
换刀时间	S	2.5	2.5
定位精度(**标准)
定位精度(X、Y. Z)	mm	0.008	0.008
重复定位精度(X. Y、Z)	mm	0.005	0.005
