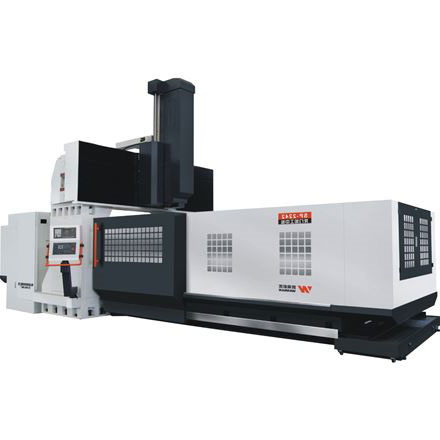

SP1830F龙门加工中心

源头:admin   更新日期:2022-08-26 12:21:48
导读:品牌新诺精工/SION产地国产类型定梁式界面语言中文,英文加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他销售区域有效,华东,华南,华
品牌新诺精工/SION产地国产
类型定梁式界面语言中文,英文
加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他销售区域有效,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
龙门生产制作公司SP1830F的生产制作相对 机械化生产制作的发展壮大如此的关键,如此的顺应于生产制作许多种自动小零配件、成分冗杂、的请求较高的零配件举例说明他一些类型的请求的零配件生产制作,可生产制作一些类型才质的平行面、保持竖直面、斜面、T型槽、圆弧槽、导轨整合面及齿条等。

SP1830F龙门加工中心机床总体布局为定梁定柱龙门框架结构,主要由床身、工作台、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、排屑装置、悬臂式操作面板及电控系统等部件组成。X轴导轨采用重载导轨支撑结构,各滚柱直线导轨上根据力学原理合理布局高承载滑块位置和数量,从而使机床高刚性和长久稳定的精度。传动系统采用交流伺服电机,通过低背隙减速机后,带动重载荷滚珠丝杆旋转,实现X轴的直线往复运动,丝杆支撑采用两端固定预拉伸结构。


SP1830F龙门加工中心主要规格参数/Main Specification
项目Item名称Name单位参数
行程及加工范围TravelX轴行程 X axis travelmm3200
Y轴行程 Y axis travelmm1850
Z轴行程 Z axis travelmm1000
主轴端面至工作台面距离Distance from spindle end to worktable mm250~1250
地面至工作台表面距离Distance from ground to worktablemm795
双柱间距离Distance between two columnsmm2000
工作台Worktable工作台面积(X轴方向)Worktable sizemm3000
工作台面积(Y轴方向)Worktable sizemm1800
工作台大负荷Max. load bearing of worktableKg10000
工作台T型槽(数量×宽度×间距)T -slot(N×W×D)mm22*11*160
进给系统Feed快速位移(X轴)Rapid feed speed(X)mm10000
快速位移(Y轴)Rapid feed speed(Y)mm10000
快速位移(Z轴)Rapid feed speed(Z)mm10000
标配主轴系统规格Spindle主轴马力(连续/30分钟)Spindle horsepowerKw30/37
主轴转速(立轴)Spindle speedrpm6000
主轴输出马力Spindle output torqueNm1000
主轴锥度Spindle taper
50
主轴拉刀力Spindle broaching forceKgf1800±10%
方滑枕截面尺寸Cross-sectional dimensions of square rammm400*400
主轴轴承尺寸Spindle bearing dimensionsmm7020
